Эффективные методы пайки электронных компонентов с помощью лупы «Руки помощи»

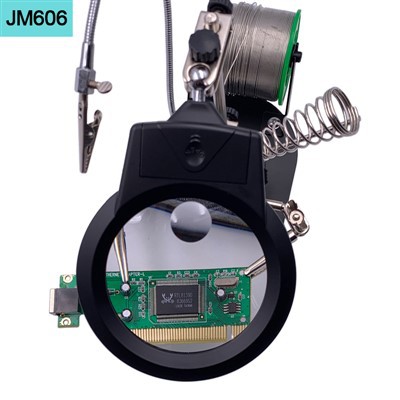

Пайка электронных компонентов — тонкая и точная работа. Это особенно актуально, когда вы работаете с мелкими деталями, такими как устройства-поверхностного монтажа (SMD) или компоненты с мелким-шагом. Очень полезный инструмент для чистых и надежных суставов – лупа «Руки помощи». Имеет регулируемые зажимы и увеличительную линзу. Это позволяет лучше видеть и обеспечивает стабильность во время пайки.

Чтобы максимально эффективно использовать этот инструмент и улучшить качество пайки, вы можете использовать некоторые ключевые приемы. В этой статье мы поделимся практическими советами. Они покажут вам, как более эффективно паять электронные компоненты с помощью лупы в руках.

1. Правильная установка и расположение

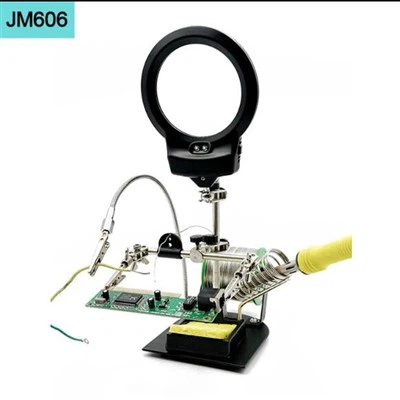

Первый шаг к хорошей пайке с помощью лупы — это удобная настройка рабочей станции. Поместите устройство для рук помощи так, чтобы лупа находилась прямо над компонентами, которые вы хотите припаять. Он должен находиться на расстоянии от 3 до 6 дюймов от заготовки. Такое расстояние позволяет объективу четко увеличивать детали. Это также не напрягает ваши глаза и не ставит вас в неловкое положение.
Отрегулируйте зажимы, чтобы надежно, но аккуратно удерживать печатную плату (PCB) или компонент. Не затягивайте их слишком сильно. Чрезмерная затяжка может повредить хрупкие детали или саму печатную плату. При необходимости наложите мягкую прокладку или каптоновую ленту на поверхности захвата зажимов. Это предотвращает скольжение и царапины.

2. Освещение – это ключ к успеху
Даже самая лучшая лупа не сможет исправить плохое освещение. Используйте отдельную светодиодную лампу или кольцевую лампу. Поместите его вокруг или над руками помощи. Это равномерно освещает рабочее пространство. Избавляет от теней и бликов. Эти вещи могут скрыть важные детали во время пайки. Хорошее освещение помогает проверить качество паяных соединений. Вы можете убедиться, что соединения правильно смачиваются. Вы также можете избежать холодных соединений или мостов.

3. Используйте подходящее увеличение.
Лупы для рук помощи имеют разные уровни увеличения. Большинство из них имеют коэффициент от 2x до 5x или выше. Выберите лупу с подходящим масштабом. Выбирайте его в зависимости от размера компонентов. Для микросхем с очень маленьким-шагом может потребоваться большее увеличение. Но будьте осторожны. Слишком большое увеличение может уменьшить поле зрения. Это затрудняет правильное расположение компонентов. Иногда лучше использовать линзу с меньшим увеличением и лупу или микроскоп.

4. Стабилизируйте свои руки и инструменты
Большой проблемой при пайке мелких деталей являются трясущиеся руки или неуверенные движения. Зажимы в виде рук-помощников надежно удерживают заготовку. Но ваш паяльник и рука также должны быть устойчивыми. Аккуратно положите мизинец или безымянный палец на рабочую поверхность или край печатной платы. Это уменьшает тряску. Используйте паяльник с удобной ручкой. Он должен иметь тонкий кончик, подходящий к компонентам.
Вы также можете использовать пинцет с лупой. Пинцет помогает удерживать крошечные компоненты на месте во время пайки. Этот метод двумя-руками останавливает перемещение компонентов. Это также делает вашу работу более точной.

5. Подготовьте компоненты и колодки.
Очистите площадки печатной платы перед установкой компонентов. Используйте изопропиловый спирт. Это удаляет масла или окисления. Вы также можете предварительно-олужить площадки и выводы компонентов небольшим количеством припоя. Это делает окончательную пайку более быстрой и надежной. Посмотрите в лупу, чтобы проверить предварительное-лужение. Убедитесь, что оно ровное. Также убедитесь, что нет лишнего припоя, который может привести к образованию мостов.

6. Эффективно применяйте тепло и паяйте
Во время пайки прикоснитесь жалом паяльника к контактной площадке и выводу компонента на короткое время. Делайте это одновременно, чтобы нагреть их равномерно. Вставьте припой в место соединения. Не кладите его прямо на кончик утюга. Это позволяет припою плавно растекаться по соединению. Используйте флюсовую ручку или флюсовую пасту. Сделайте это под лупой. Флюс помогает припою лучше растекаться и прилипать. Очищает поверхности и останавливает окисление.
Не используйте слишком много тепла и не занимайте слишком много времени. Если держать утюг включенным слишком долго, можно повредить чувствительные компоненты. Он также может снимать площадки с печатной платы. Используйте лупу, чтобы наблюдать, как паяное соединение охлаждается и затвердевает. Хорошее соединение будет иметь блестящую, гладкую галтель.

7. Проверка и доработка при необходимости.
После пайки внимательно проверьте соединения с помощью лупы. Ищите такие проблемы, как холодные паяные соединения, перемычки или недостаточное смачивание. Если вы заметили проблемы, используйте припой или оловоотсос. Эти инструменты удаляют излишки припоя. Затем сразу же переделайте соединение.
Заключение

Лупа для рук помощи — ключевой инструмент для точной пайки. Вы можете улучшить работу своей электронной сборки, выполнив несколько действий. Вдумчиво обустройте свое рабочее место. Используйте хорошее освещение. Держите руки неподвижно. Подготовьтесь хорошо. И осмотрите внимательно. Независимо от того, являетесь ли вы любителем или профессиональным техническим специалистом, изучение этих советов вам поможет. Вы можете паять с уверенностью. Вы получите отличные результаты даже с самыми хрупкими электронными компонентами. Удачной пайки!
